Vos équipes se plaignent de coupures radio, de grésillements et de messages perdus au pire moment ? C’est souvent moins un problème de matériel qu’un sujet d’architecture de réseau DMR.
Le DMR (Digital Mobile Radio) est un standard radio numérique défini par l’ETSI. Sa particularité phare: il utilise un canal de 12,5 kHz découpé en 2 voies temporelles TDMA. En clair, un seul canal radio permet deux communications simultanées, sans changer de licence ni de bande de fréquence. Vous doublez la capacité, tout en restant dans le cadre réglementaire existant.

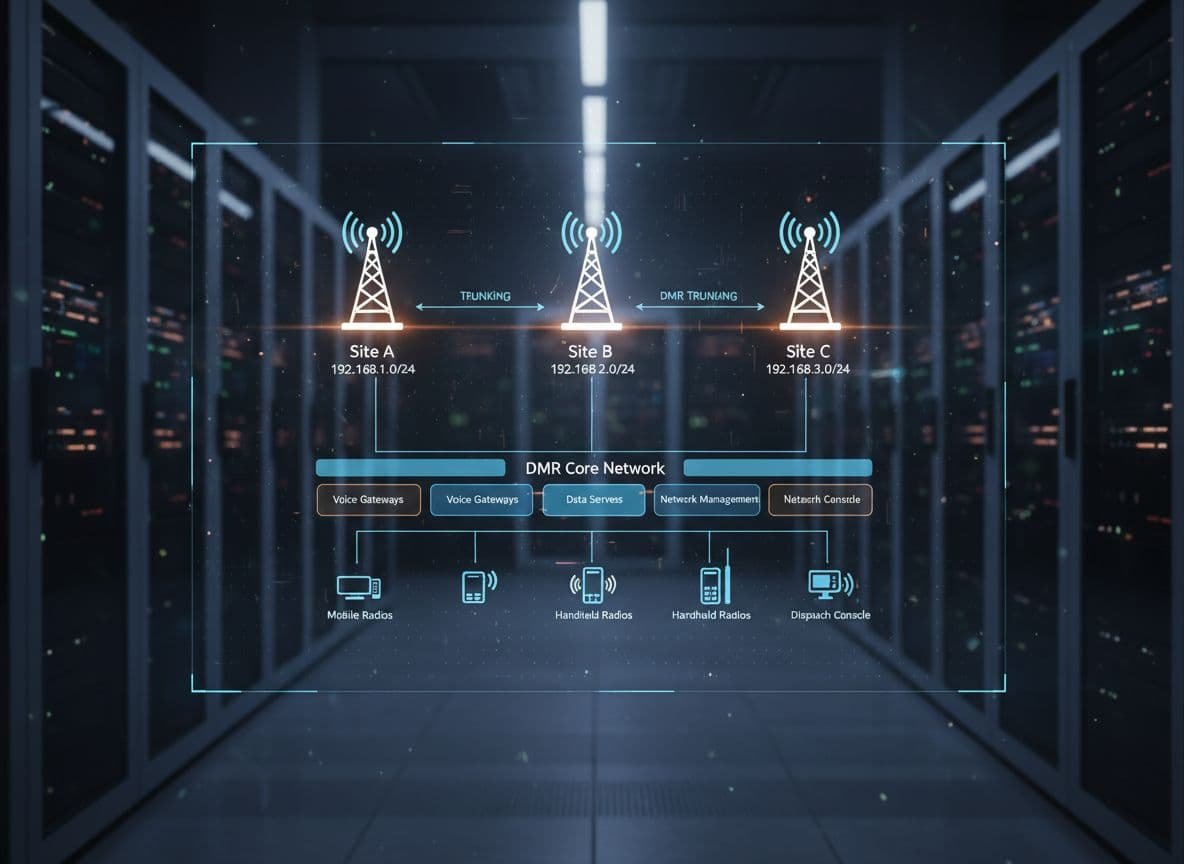

Dans cet article, on va voir comment se définit l’architecture réseau DMR, les sites, les répéteurs, les liaisons IP et le trunking, avec des exemples concrets pour le BTP, l’industrie, la logistique, la sécurité privée et les collectivités. Objectif: transformer un “réseau radio qui dépanne” en un outil métier robuste pour la sécurité, la coordination et la productivité.
Rappels essentiels sur le DMR: comment la technologie structure le réseau
Avant de parler de sites et d’IP, il faut comprendre la logique du DMR. Bonne nouvelle, c’est moins compliqué qu’il n’y paraît et chaque détail technique a un impact direct sur vos opérations.
DMR en quelques mots: du canal radio à la voie de communication
Imaginez un canal radio classique de 12,5 kHz comme une route à une voie. En analogique, une seule conversation peut passer à la fois. En DMR, cette même “route” est découpée en deux “créneaux temps”, appelés slots.
Résultat: sur un seul canal de 12,5 kHz, vous avez deux chemins de communication indépendants. Chaque slot peut transporter de la voix et des données (messages courts, télémesures, géolocalisation). Au final, vous obtenez l’équivalent d’un chemin radio par tranche de 6,25 kHz, tout en gardant le même profil de canal que votre ancien réseau analogique.
Concrètement, pour une entreprise de BTP ou un site industriel, cela signifie deux choses très simples: plus d’équipes qui parlent en même temps, moins d’embouteillages radio, sans acheter de nouvelles fréquences.
Le DMR, c’est la radio pro avec un cerveau : tu gardes le contrôle sur qui parle, quand et comment, tout en gardant une communication claire et fiable, même en situation critique. Découvre en détail comment le DMR peut sécuriser et simplifier tes opérations ici .
Les trois briques d’un réseau DMR moderne: radio, infrastructure, IP
Un réseau DMR pro s’organise en trois grandes briques:
- Les terminaux: portatifs pour les équipes terrain, mobiles dans les véhicules, parfois postes fixes en salle de contrôle. C’est l’interface avec vos utilisateurs.
- L’infrastructure radio: répéteurs, antennes, filtres, baies techniques. C’est le “relai” qui donne de la portée et gère les communications.
- Le réseau IP: liaisons entre sites, routeurs, serveurs, logiciels de dispatching, enregistrement, géolocalisation.
Séparer ces briques a un avantage clé pour vous: vous pouvez faire évoluer le réseau étape par étape. Par exemple, garder vos sites radio mais renforcer les liaisons IP, ajouter un serveur de géolocalisation, ou passer d’un réseau simple à du trunking sans tout reconstruire.
Les sites radio DMR: couverture, implantation et dimensionnement
Le site radio, c’est le point haut qui décide si votre conducteur de chariot élévateur vous entend ou non. Bien penser l’implantation vaut souvent plus que d’acheter des radios “plus puissantes”.

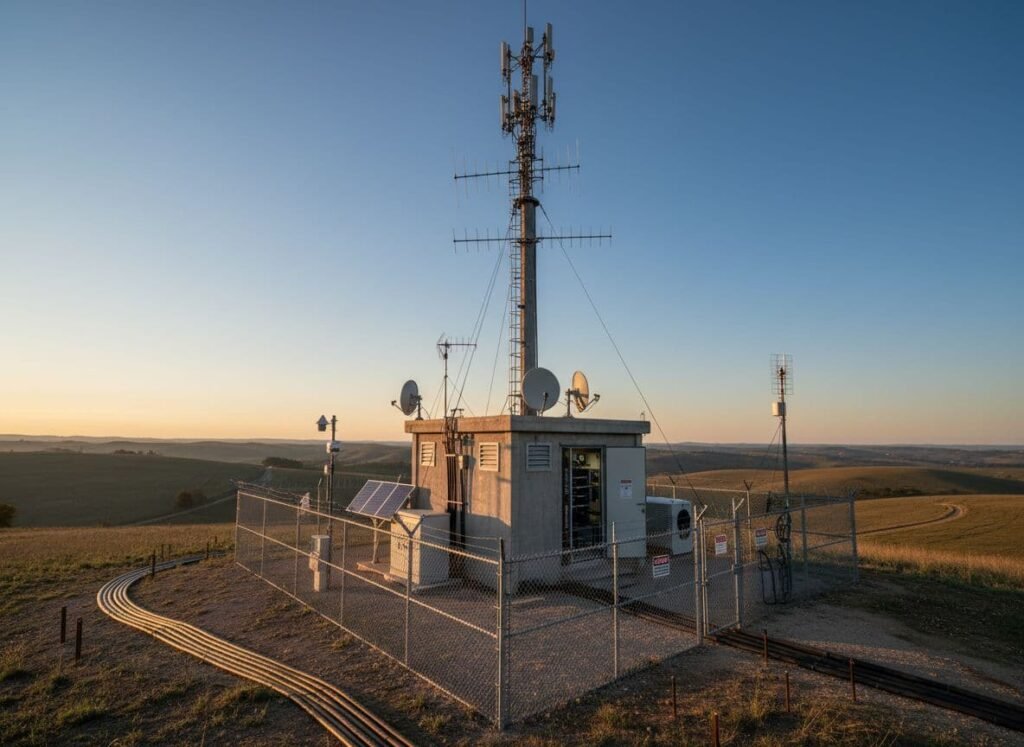

Qu’est-ce qu’un site DMR et que contient-il concrètement
Un site DMR typique comprend:
- Un local technique ou une armoire
- Un ou plusieurs répéteurs DMR
- L’alimentation principale et un secours (batteries, parfois groupe électrogène)
- Un système d’antennes et de câbles coaxiaux
- Parfois un routeur IP, un pare-feu et des sondes de supervision
On distingue souvent:
- Site simple: un répéteur, donc un seul canal avec 2 slots TDMA. Idéal pour un entrepôt de taille moyenne ou un chantier isolé.
- Site multi-canaux: plusieurs répéteurs sur le même site pour absorber plus de trafic. C’est le cas des grands hubs logistiques, des sites pétrochimiques, des aéroports ou de certaines zones urbaines.
Si vous organisez un gros événement avec beaucoup de sécurité privée, un site multi-canaux permet d’éviter la saturation aux heures de pointe (arrivées de public, incidents, évacuation).
Choisir et positionner les sites pour une bonne couverture radio
Le positionnement des sites se joue sur quelques critères clés:
- Relief et obstacles: collines, immeubles, silos, ouvrages d’art.
- Zones à couvrir: chantiers linéaires, zones industrielles, centres-villes, axes routiers.
- Densité d’utilisateurs: nombre de radios simultanément actives.
- Type d’usage: simple voix, voix + données, géolocalisation de véhicules (AVL), télésurveillance.
Exemples concrets:
- Chantier BTP linéaire (route, voie ferrée): on privilégie des sites qui “suivent” le tracé, souvent en hauteur, pour garder la continuité tout au long du chantier.
- Usine multi-bâtiments: on cherche l’équilibre entre un site en hauteur pour l’extérieur, et des solutions de couverture intérieure si les bâtiments sont très métalliques ou denses.
- Collectivité multi-communes: plusieurs sites répartis sur le territoire, avec une attention particulière aux vallées, tunnels, zones boisées.
La hauteur d’antenne et le gain jouent un rôle majeur sur la capacité à “entrer” dans les bâtiments. Un bon design radio réduit fortement les zones d’ombre, ce qui change tout pour la sécurité des équipes isolées.
Monosite ou multisites: quel choix pour votre organisation
On peut résumer les choix de base:
- Réseau monosite
Un seul site couvre tout le besoin.
Adapté à: PME industrielle sur un seul site, entrepôt unique, carrière isolée, grand chantier ponctuel. - Réseau multisites
Plusieurs sites, interconnectés, qui partagent tout ou partie des groupes d’appel.
Adapté à: groupes logistiques multi-entrepôts, entreprises de sécurité privée couvrant une agglomération, collectivités avec plusieurs communes.
Le monosite est simple, moins cher et rapide à déployer. Le multisites apporte la continuité de communication pour des équipes mobiles qui se déplacent entre plusieurs zones (tournées de maintenance, patrouilles de sécurité, flotte de bus).
Répéteurs DMR et liaisons IP: le cœur de l’architecture réseau
Le répéteur est le “chef d’orchestre” radio et le réseau IP relie tous les chefs d’orchestre entre eux. C’est ici que se joue la qualité audio, la disponibilité et l’ouverture vers vos applications métier.
Comment fonctionne un répéteur DMR et pourquoi il double la capacité
Le rôle du répéteur est triple:
- Il reçoit les signaux faibles des radios portatives.
- Il les réémet avec plus de puissance vers toutes les radios de la zone.
- Il organise les temps de parole sur les 2 slots TDMA.
Sur un canal de 12,5 kHz, le DMR découpe le temps en petites tranches alternées entre les deux slots. Pour l’utilisateur, la conversation reste fluide. Pour le réseau, c’est comme si vous aviez deux lignes téléphoniques là où il n’y avait qu’une fréquence.
Résultat direct pour vous: plus d’équipes gérées sur la même ressource de spectre, moins de coûts de licence, et une meilleure capacité à absorber les pics de trafic en cas d’incident ou de crise.
Interconnexion IP des sites: réseaux locaux, VPN et QoS
Une fois que vous avez plusieurs sites ou que vous voulez centraliser l’exploitation, les répéteurs se connectent entre eux via IP:
- Réseau fibre ou cuivre interne à un site industriel
- Liaisons opérateur (MPLS, VPN dédié)
- VPN chiffré sur internet
- Faisceaux hertziens pour les sites isolés
Sur ces liaisons, on met en place:
- De la QoS pour prioriser la voix critique sur le reste du trafic
- De la redondance quand c’est possible, pour éviter qu’une coupure IP n’isole totalement un site
- De la sécurité: segmentation, pare-feu, gestion des comptes
Un exemple typique: une communauté de communes qui relie des sites DMR répartis sur le territoire via un réseau opérateur sécurisé. Les équipes techniques, la police municipale et la voirie peuvent parler entre communes tout en restant sur des groupes adaptés à leurs missions.
Supervision, enregistrement et applications données sur IP
Dès que vos sites DMR sont reliés en IP, un nouveau monde de services s’ouvre:
- Supervision centralisée: état des répéteurs, alarmes, températures, coupures secteur.
- Enregistrement des communications: utile pour l’analyse d’incident, la conformité, la qualité de service.
- Contrôle de flotte: visualiser qui parle, sur quel groupe, où se trouvent les véhicules.
- AVL rapide: remontée automatique de position pour les véhicules et engins.
- Intégration sûreté: interaction avec vidéosurveillance, contrôle d’accès, systèmes d’alarme.
Pour une entreprise de logistique, cela se traduit par des tournées mieux suivies, une réaction plus rapide en cas d’accident et une traçabilité des échanges en cas de litige.
Réseaux DMR en mode trunking: gérer de gros volumes et des priorités
Quand le nombre d’utilisateurs explose ou que les priorités deviennent critiques, le DMR conventional montre ses limites. C’est là que le trunking entre en jeu.
DMR conventionnel vs DMR trunké: quelle différence pour l’utilisateur
En DMR conventionnel, chaque groupe d’appel est lié à une fréquence ou à un slot précis. Si le groupe “Sécurité incendie” parle beaucoup, ce canal se sature, même si d’autres canaux sont libres.
En DMR trunké, les canaux radio sont mis en “pool”. Un contrôleur central attribue à la volée un slot libre à chaque appel. L’utilisateur ne voit que son groupe d’appel, il ne choisit jamais la fréquence.
Pour vos équipes, la différence est simple:
- Moins d’attente pour parler, même en heure de pointe
- Une meilleure fluidité globale du réseau
- La possibilité de donner des priorités: la sécurité incendie passera toujours avant la maintenance en cas d’urgence.
Le rôle du contrôleur de trunking et la signalisation
Le contrôleur de trunking est le “cerveau” du réseau:
- Il gère les enregistrements de terminaux, les droits d’accès, les groupes.
- Il reçoit des messages de signalisation (demandes d’appel, appels d’urgence, changement de groupe).
- Il attribue les slots disponibles et libère les ressources à la fin des conversations.
Selon l’architecture, une voie peut être dédiée à cette signalisation, ou partagée intelligemment. Grâce à ce mécanisme, on peut créer des groupes temporaires (cellule de crise), gérer des appels de groupe multi-sites, traiter en priorité un appel d’urgence, ou établir des appels individuels sans bloquer un canal entier.
Cas d’usage du trunking DMR: quand le passage au trunké devient rentable
Quelques situations typiques où le trunking prend tout son sens:
- Réseau de transport urbain: bus, tram, maintenance, PC régulation. Beaucoup de radios, trafic très variable selon les heures.
- Site pétrochimique ou SEVESO: plusieurs centaines de terminaux, enjeux majeurs de sécurité, besoin de priorités fortes.
- Entreprise de sécurité privée couvrant une grande métropole: patrouilles mobiles, événements, interventions rapides.
- Collectivité importante: police municipale, propreté, voirie, eau, énergie, astreintes.
Le retour sur investissement vient du fait que vous augmentez fortement la capacité perçue sans multiplier les fréquences. Et, lors d’un incident majeur, le réseau reste utilisable grâce à la gestion automatique des priorités et des ressources.
Concevoir ou faire évoluer son architecture DMR: méthode et bonnes pratiques
Passer d’un réseau analogique vieillissant à une architecture DMR bien pensée ne se fait pas au hasard. Une bonne méthode réduit les risques et maximise votre ROI.
Partir de vos usages métier: qui parle à qui, où et quand
Avant tout choix technique, posez des questions simples:
- Quelles équipes utilisent la radio aujourd’hui, et pour quoi faire ?
- Qui doit pouvoir parler à qui, en temps normal et en urgence ?
- Où se trouvent les zones critiques: ateliers, routes, sites isolés, tunnels ?
- À quels moments le trafic est le plus dense ?
Ces réponses guident:
- Le nombre de sites nécessaires
- Le nombre de canaux et de groupes d’appel
- Le besoin ou non de trunking
- Le type de terminaux à déployer
Par exemple, une société de BTP qui utilisait un simple relais analogique pour un chantier peut passer à un réseau DMR avec plusieurs groupes (chantier, sécurité, logistique), des appels d’urgence et la géolocalisation de ses engins, tout en gardant la même fréquence.
Plan de migration: de l’analogique au DMR, puis vers un réseau IP évolutif
Le DMR profite d’une compatibilité forte avec les canaux analogiques existants. Cela permet une migration progressive:
- Remplacement progressif des terminaux par des radios mixtes analogique/DMR.
- Mise en place de répéteurs DMR sur les canaux actuels.
- Bascule des groupes d’utilisateurs vers le numérique, un par un, en gardant une partie du parc encore en analogique si besoin.
- Ajout des liaisons IP entre sites pour interconnecter les répéteurs.
- Intégration progressive des services avancés: supervision, enregistrement, AVL, applications métiers.
Cette approche limite les coupures de service, étale les investissements et permet de valider chaque étape avec les utilisateurs.
Sécurité, résilience et conformité: ne pas négliger les aspects critiques
Un réseau DMR pro ne se résume pas à “entendre ou pas”. Trois points sont stratégiques:
- Sécurité des communications
Chiffrement optionnel des flux radio, gestion des clés, contrôle des accès aux groupes. Indispensable pour la sécurité privée, les collectivités, les sites sensibles. - Résilience
Alimentation secourue sur les sites, redondance des liaisons IP quand c’est possible, procédures en cas de panne d’un site ou d’un serveur. L’objectif est de garder un service minimal même en cas de crise. - Conformité aux standards
Choisir des équipements conformes au standard DMR et testés en interopérabilité multi-constructeurs rassure sur la pérennité du réseau. Vous évitez l’enfermement chez un seul fournisseur et gardez la main sur vos futures évolutions.
Ces éléments pèsent lourd dans les appels d’offres des grands donneurs d’ordre et dans les politiques de sécurité des entreprises industrielles.
Conclusion: choisir l’architecture DMR qui colle à votre terrain
L’architecture d’un réseau DMR, ce n’est pas seulement des schémas techniques. C’est ce qui fait la différence entre des communications radio “qui dépannent” et un outil métier fiable pour la sécurité, la coordination et la performance.
Les sites et répéteurs donnent la couverture et la capacité. Les liaisons IP ouvrent la porte à la supervision, à la géolocalisation et à l’intégration avec vos systèmes métier. Le trunking apporte une vraie réponse dès que vous devez gérer de gros volumes, plusieurs centaines d’utilisateurs ou des priorités fortes.
Le grand atout du DMR reste le même: doubler la capacité dans un canal existant, tout en apportant une meilleure qualité audio, des données IP et des options de sécurité avancées.
La prochaine étape pour vous: regarder votre situation actuelle, vos contraintes de couverture, votre nombre de radios et vos besoins applicatifs. À partir de là, il devient plus simple de savoir si vous avez besoin d’un réseau monosite, d’un multisites IP, ou d’un réseau trunké plus sophistiqué.
Dans tous les cas, s’appuyer sur un intégrateur ou un partenaire qui maîtrise les standards DMR et dispose de retours d’expérience en BTP, industrie, logistique, sécurité privée et collectivités reste le meilleur moyen d’obtenir un réseau robuste, efficace et rentable sur la durée.
