Sur le terrain, une radio peut être parfaitement configurée, bien couverte, et pourtant devenir inutilisable… à cause d’un simple accessoire. Micro-HP déporté, oreillette, PTT de poitrine, antenne, adaptateur de véhicule, câble de programmation, chargeur, tout passe par une connectique. Et c’est souvent là que se cachent les pannes les plus coûteuses, parce qu’elles sont intermittentes.
Le vrai piège, c’est qu’un connecteur qui “rentre” n’est pas forcément compatible. Il peut tenir, puis lâcher au premier choc. Il peut transmettre l’audio, mais pas le PTT. Il peut charger, mais créer du bruit RF. En BTP et en industrie, avec poussière, vibrations et humidité, ces défauts deviennent une source classique d’arrêts, de consignes non entendues et de pertes de temps.
Pourquoi la connectique crée des pannes intermittentes (et pas des pannes franches)
Les problèmes de connecteurs radio se manifestent rarement comme une panne nette. Dans la plupart des cas, “ça marche… sauf quand on bouge”. C’est logique, un accessoire est une chaîne de points de contact, chacun sensible à l’effort mécanique et à l’environnement.
Trois confusions reviennent sans cesse.
Compatibilité mécanique: le filetage semble bon, la prise s’emboîte, le verrouillage “clique”. Mais la tolérance n’est pas la même, la longueur de broche diffère, ou l’écrou ne serre pas correctement. Résultat, micro-coupures quand on marche, quand on s’accroupit, quand on monte dans un engin.
Compatibilité électrique (brochage): deux accessoires peuvent utiliser le même format de connecteur, tout en câblant différemment le PTT, le micro, le haut-parleur, la masse ou une ligne de détection. Sur certains connecteurs multipoints, une inversion masse/PTT suffit à provoquer un PTT bloqué ou un audio étouffé.
Compatibilité radiofréquence: côté antenne et coaxial, ce n’est pas juste “un bout de métal”. Impédance, qualité de contact, tenue en vibration, tout joue sur la puissance réellement rayonnée. Un adaptateur mal choisi peut dégrader l’émission et la réception sans que la radio affiche d’erreur.
Pour replacer les choses, beaucoup d’équipes se concentrent sur le standard radio (analogique, DMR, TETRA, LTE). C’est important, le DMR, par exemple, est conçu pour l’interopérabilité et l’efficacité spectrale. Mais même avec une techno fiable, la connectique reste un point faible si elle n’est pas maîtrisée.

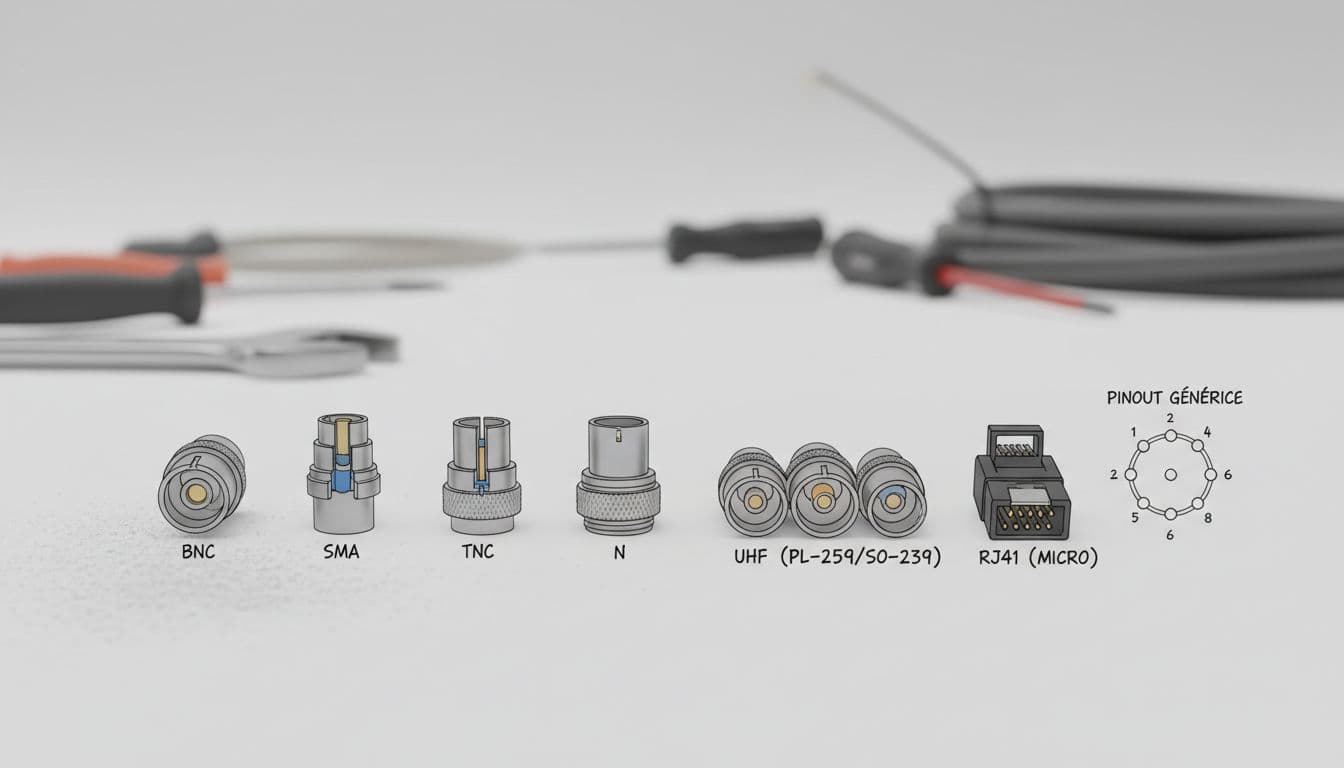

Les types de connecteurs radio qu’on confond le plus souvent
Sur le terrain pro, on croise surtout deux familles: les connecteurs RF (antenne, coaxial) et les connecteurs “accessoires” (audio/PTT/alimentation). Les erreurs arrivent quand on mélange les codes.
BNC: connexion rapide par baïonnette, pratique en test et instrumentation. Son point faible en mobilité, c’est la tenue au mouvement si l’ensemble est sollicité par un câble lourd.
SMA et RP-SMA: petits, fréquents sur équipements compacts. Le piège classique, c’est la confusion entre SMA et “reverse polarity” (la pièce ressemble, mais la partie centrale n’est pas la même). Un montage forcé finit souvent en faux contact. Le billet de Campbell Scientific sur les connecteurs RF explique bien ces confusions d’identification.
TNC: proche du BNC mais à vis, plus robuste en vibration. Bon candidat quand on a des mouvements répétitifs (engin, nacelle, convoyeur).
N: plus volumineux, fiable, adapté quand on veut limiter les pertes et sécuriser la connexion sur installations fixes ou semi-fixes.
UHF (PL-259/SO-239): très répandu historiquement. On le voit encore sur des installations de chantier ou des relais temporaires. Sa robustesse dépend beaucoup de la qualité du montage et du serrage.
mini-UHF: version compacte, plus sensible aux manipulations répétées. On le rencontre sur certains équipements mobiles.
RJ45/micro, connecteurs multipoints accessoires: utilisés pour micros déportés, combinés, boîtiers PTT, interfaces véhicule. Ici, le risque n’est pas l’impédance RF, c’est le brochage et la tenue des contacts. Pour une vue d’ensemble utile, TE Connectivity présente plusieurs types de connecteurs RF, ce qui aide à remettre les familles au bon endroit.
Symptômes terrain et tests simples, sans immobiliser le chantier
Symptômes terrain qui pointent vers un connecteur (pas vers la radio)
Quand une panne est intermittente, on accuse vite la couverture ou la batterie. Pourtant, certains signes trahissent la connectique.
- Audio qui crachote quand on tourne la prise ou qu’on tend le câble.
- PTT qui ne part pas du premier coup, ou qui reste bloqué.
- Baisse de portée sans changement de zone, surtout avec antenne externe ou kit véhicule.
- Micro “sourd” (on vous entend très bas), typique d’un contact micro partiel ou d’un accessoire non reconnu.
- Fonctionnement normal en direct, mais dégradé dès qu’on branche un micro-HP, une oreillette ou un adaptateur.
Un bon réflexe, c’est de corréler la panne à un geste. Le problème apparaît quand on s’assoit dans la cabine, quand on sort la radio de l’étui, quand on accroche le câble au harnais. Ce lien geste-panne est très révélateur.
Tests rapides et fiables (inspection, traction, continuité, test croisé)
Pas besoin d’un banc RF pour éliminer 80% des causes.
Inspection visuelle (30 secondes): cherchez oxydation, traces vertes, broche tordue, filetage abîmé, joint manquant, câble écrasé à la sortie de gaine. Sur chantier, un câble trop plié près du connecteur finit souvent en coupure interne.
Test de traction doux: tirez légèrement sur le câble à différents angles. Si l’audio coupe, c’est rarement “le réseau”.
Nettoyage et resserrage maîtrisé: dépoussiérage, contrôle du serrage, puis re-test. Trop serrer abîme, pas assez serre mal, il faut le bon couple “terrain”.
Continuité au multimètre: vérifiez la masse et les conducteurs principaux. Même sans schéma complet, on peut détecter un fil coupé ou un court-circuit. Pour revoir les bases d’un diagnostic simple à l’ohmmètre, le guide de Technologue Pro sur les pannes et mesures est clair.
Test croisé: branchez un accessoire “référence” connu comme fiable. Si la panne disparaît, vous avez une preuve opérationnelle, pas une supposition.
Cas BTP et industrie, quand l’accessoire devient le maillon faible
En BTP, la panne typique arrive avec les radios portées au gilet, reliées à un micro déporté. Le câble frotte, s’accroche, prend des torsions. Le connecteur accessoires travaille en permanence. Vous obtenez des micro-coupures, puis un jour, plus rien. Le chantier n’est pas “sans radio”, il est “avec une radio pas fiable”, ce qui est souvent pire.
En industrie, la situation change, mais le mécanisme reste le même. Sur un site avec vibrations (convoyeurs, presses, ponts roulants), les connecteurs RF d’antennes externes et les adaptateurs de kits véhicule se desserrent lentement. La radio semble fonctionner, puis la portée se réduit. Les équipes compensent en répétant, en parlant plus fort, en changeant de canal. Le coût est caché, minutes perdues, erreurs, fatigue.
Le point commun, c’est l’intermittence. Une panne intermittente crée de la défiance: on n’utilise plus la radio au moment critique. Pour limiter ça, standardisez les références d’accessoires, réduisez les adaptateurs au strict minimum, et documentez les brochages validés. Pour comprendre les grandes familles de connecteurs coaxiaux et éviter les confusions de base, la page Connecteur coaxial radiofréquence donne des repères utiles.
Conclusion
Une radio pro peut être robuste, mais ses connecteurs radio et accessoires restent exposés aux erreurs de compatibilité et aux agressions du terrain. En traitant la connectique comme un sujet de fiabilité (et pas comme un détail), vous réduisez les pannes intermittentes, vous évitez les faux diagnostics “couverture”, et vous améliorez la sécurité opérationnelle. La prochaine fois qu’une radio “fait des siennes”, commencez par le connecteur, c’est souvent là que se cache la vraie cause.
